UG最常用的操作及使用技巧!

浏览量:
时间:2020-09-28 10:09
类别:行业动态
本文地址:http://www.njlingwenedu.com/News/Industry/215.html

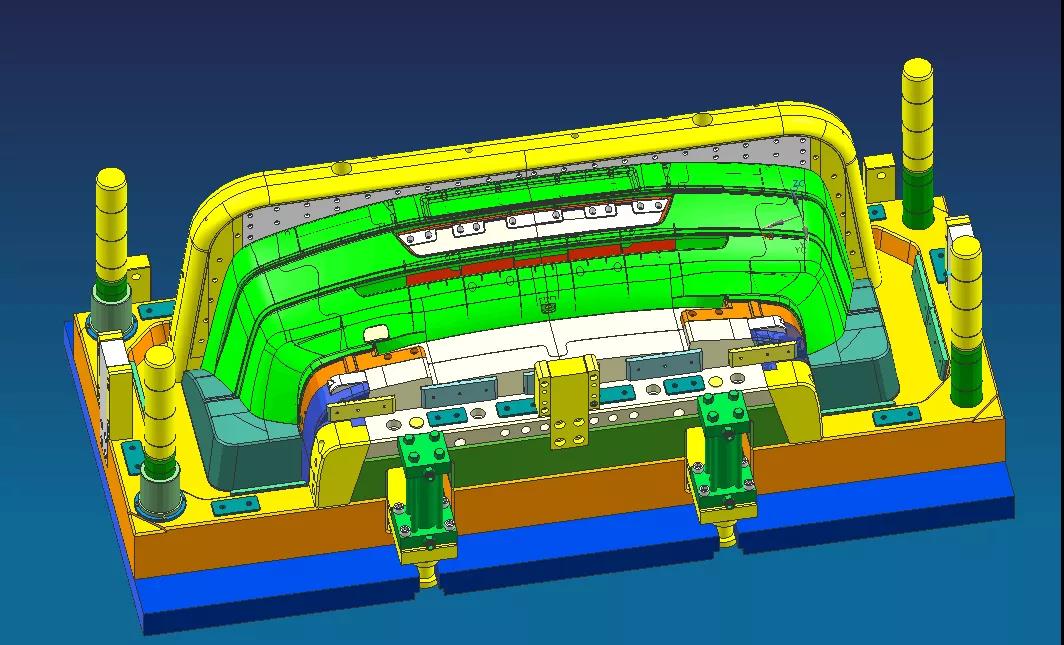

建立自己的配置、加快制图速度

1 建立自己的模板文件



你可以自己建立一个文件,将所有的设置都改好,然后存盘。以后每次要建立新文件的时候就打开模板文件,另存为你所需要的文件名。这样,你不必每次修改你的设定。



2 建立你自己的缺省文件



在许多情况下,上面的方法用不上。比如,你的SBF文件放在某处,或你的pattern文件放在某处。或者你打印机的设置等等。更好的方法是修改缺省配置文件或建立自己的缺省配置文件(这是针对单位里一机多用户而言)。



NT用户建立缺省配置文件的方法是:



a、将eds140\ugii\目录下的文件ugii_env.dat和ug_metric.def(或ug_english.def)拷贝至自己的HOME目录下,比如:stc/it4下。



b、建立一个新批处理文件比如ug.bat文件。内容如下



set HOMEDRIVE=H:————这是你放置ug文件的驱动器



set HOMEPATH=\it4\————这是你放置ugii_env.dat和ug_metric.def文件的目录。



d:\eds140\ugii\UGICON.BAT ogl auto————这是你UG软件。



c、修改上述ugii_env.dat和ug_metric.def文件,将其中的参数设置为你所需要的。这样你就完成了。



UNIX用户过程相似,只是文件名不一样。



以it4用户为例:



a、将/usr/eds140/ugii/目录下的文件.ugii_env(注意这个文件是隐含文件,你要用ls -a才能看到)和ug_english.def拷贝到你自己的目录下



b、键入命令chmod 755 .ugii_env ug_metric.def修改读写属性,以便你能修改他们。



c、修改这两个文件,将.ugii_env中



UGII_DEFAULTS_FILE=${UGII_BASE_DIR}/ugii/ug_english.def 改为:



UGII_DEFAULTS_FILE=/stc/it4/ug_metric.def (具体路径要看你自己文件放在哪)



将文件/stc/it4/ug_metric.def内容修改为你所需要的缺省配置。



接下来就正常使用了,键入ugmenu启动UG你就可以看到你的缺省配置变了。



在这里你要注意的是:第二句中,你无法改变驱动器号,它是和第一句的参数相关的。另外,你仔细看一下ugii_env.dat和ug_metric.def文件,你可能会发现许多新东西。由于这两个文件参数不对的话UG就起不来,所以每次修改之前备份一下参数可以在出错时恢复原来面目,你只要将原来的一行屏蔽掉,另拷贝一行就行了。





层的设置、利用

有许多人从不利用层,他们将不需要的东西blank掉。另一些人滥用层,他们开了许多层,自己都不知道哪一层放的是什么。其实,做一个规划,养成好的习惯对你的制图来说是十分有利的。大多数公司都有制图标准,规定哪一层里放什么东西。我们建议是这样的:



1-29层里放solid



30-49层放sketch,每一个sketch放一层。



50-59层放置datum数据平面及数据轴



60-99层放curve及其它需要的object



100-149层放其他临时object



150-199层备用



200-249层属于制图范围层



250-256留作它用



层可以命名、分类



为了便于记忆以及方便他人修改,层可以命名分类。刚开始觉得不方便,用习惯了会发现它的好处,特别是开发大型零部件时。



层可以方便出图



有时,出图时要将某一层的东西关闭掉。比如你要将汽缸的盖子打开,出一张俯视图。或者在某些大型装配时,你只要显示某一层的内容。



关闭不工作的层,加快显示速度



出图时为了加快显示速度,通常可以将不需要的层关闭。有时还需要将某些视图关闭,设为inactive



一般来说,越是大型装配,层越重要。所以要养成好习惯。

用curve画的图也用装配

通常,装配是用在实体上的。但具体情况下,curve画的图有时也需要装配。比如,我们汽轮机总装图使用curve画的。



为了避免重画里面的转子等图,同时又要保证几个图同步修改,可以使用装配,将里面的转子输出。为什么不用其他方法呢?因为其他方法都有缺点。比如,我们有些人用上面提到的层的用法,或用不同的sheet的方法,或用export生成新文件的方法等等。但没有一个方法是正确的。



装配好之后还要加工,怎么办?



有时我们有粗加工图,或者我们有焊后加工,需要在装配好之后加工。这时怎么办?UG对此作了处理,有一个功能专门为此设置,就是promotion。在做promote之前,你必须将你的缺省文件ug_metric.def(或ug_english.def,看你用哪个)修改一下,将里面的Assemblies_AllowInterPart和Assemblies_AllowPromotions改为yes否则没法使用promotion。



合理建模



这个问题太大了,很难讲清楚。我常看见有些人建模型只花了一星期,修改时花了两个星期还没改好,不得不删除了重做。有时,模型改了,图却没法更新。这都不是UG有什么问题,而是人为造成的。



为了方便修改以及减少大装配的容量,我的建议是:



1、尽量不用transform 拷贝实体,而用instance



2、尽量使用sketch



3、尽量使用boss pad hole slot之类的feature





如何转换公英制文件



启动 UG, 打开UG part 文件,进入Modeling.



Toolbox->Expression->export 产生 name.exp 文件.



Start->rogram->Unigraphics V1x.0->UG Command Prompt



Cd d:\ugs150(eds140)\ugii



Ug_convert_part 杋n (-mm) name.prt



Close UG part 文件, 重新打开 UG part 文件。进入Modeling.



Toolbox->Expression->Import with option(Replace Existing)





如何不剖轴



1、选择assemblies->change work part。让将被处理的零件作为当前工作零件。



2、选择菜单arrange->attributes->part attributes



3。系统出现对话框,选择“Assign”如下:



4。输入零件属性名称“section-component”:



5。输入零件属性值“NO”:



这样设定后,此零件在装配剖视图中将不进行剖切处理。如果希望进行剖切 ,只须将零件属性值由”NO“改为”YES“。
