UG编程非切削参数设置,初学必备!
浏览量:
时间:2020-08-05 18:15
类别:技术交流
本文地址:http://www.njlingwenedu.com/Exchanges/22.html
转移/快速

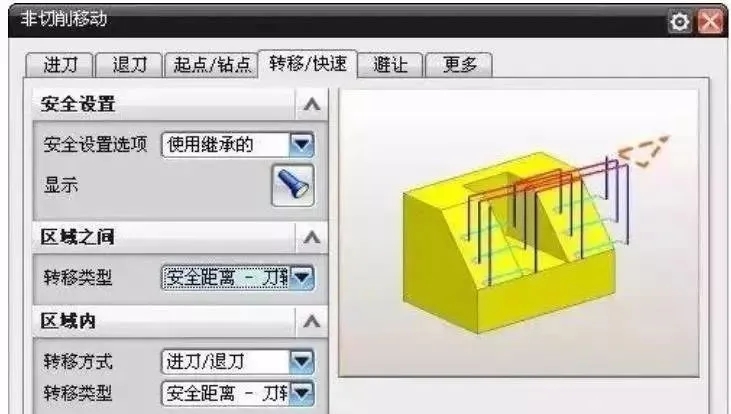

转移/快速指定如何从一个切削刀路移动到另一个切削刀路。通常情况下,刀具需要进行以下3个动作:
(1)从其当前位置移动到指定的平面。
(2)移动到指定平面内高于进刀运动起点的位置。
(3)最后,刀具将从指定平面移动到进刀的起始处。
1.安全设置
功能:安全设置用于指定安全设置选项,在切削加工过程中将以该安全设置作为安全距离进行退刀。
设置:安全设置选项包括4种方式。
(1)使用继承的 以几何体中设置的安全设置选项为当前工序的安全设置选项。
(2)无 不设置安全距离。
(3)自动 以安全距离避开加工件。安全距离是指当刀具转移到新的切削位置或者当刀具进刀到规定的深度时,刀具离开工件表面的距离。
(4)平面 指定一个平面作为安全设置。需要资料可以加我QQ:1139746274
2.区域之间
功能:区域之间控制清除不同切削区域之间障碍的退刀、转移和进刀方式。
设置:转移类型有5个选项:
(1)安全设置 退刀到安全设置选项指定的平面高度位置。
(2)前一平面 刀具将抬高到前一切削层上垂直距离高度。
(3)直接 不提刀,直接连接到下一切削起点。
(4)最小安全值 抬刀一个最小安全值,并保证在工件上有最小安全距离。
(5)毛坯平面 抬刀到毛坯平面之上。
3.区域内
功能:区域内表示在同一切削区域范围中刀具的转移方式。
设置:需要指定转移方式与转移类型,可以使用的转移类型与区域之间相同。转移方式则可以选择:
(1)进刀/退刀 以设置的进刀方式与退刀方式来实现转移。
(2)抬刀/插铣 抬刀一个指定的高度再移动到下一行起始处插铣下刀进入切削。
(3)无 直接连接。
应用:区域之间是在同一区域内的转移方式,可以使用直接方式而不作抬刀。
4.初始的和最终的
功能:指定初始加工逼近所采用的快速方式与最终离开时的快速方式,通常都使用“安全设置”以保证安全。
进给率和速度

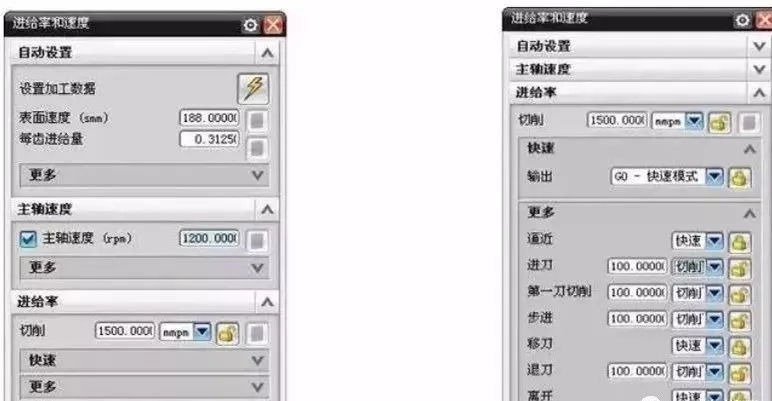

进给率和速度用于设置主轴转速与进给,弹出进给对话框,可以展开进给率的“更多”选项显示不同运动状态的进给设置
1.自动设置
功能:在自动设置中输入表面速度与每齿进给,系统将自动计算得到主轴转速与切削进给率。也可以直接输入主轴速度与切削进给率。
n=Vc*1000/(π*Dia)
进给值由所用的刀具和所切削的材料决定,切削进给是与主轴转速成正比的,通常按以下公式进行计算:
F=z*n*fz;
使用从表格中重置方式可以参考刀具参数直接计算主轴转速及切削进给。
2.主轴转速
功能:指定主轴转速,输入数值的单位为转/分。
设置:直接输入主轴转速。在更多选项卡中,可以选择主轴的旋转方向,有3 个选项分别是主轴正转(CLW)、主轴反转(CCLW)、主轴不旋转(否)。除非绝对必要并有十分把握,否则主轴反转或者主轴不旋转是不应使用的。
3.进给率
功能:指定切削进给。切削进给是指机床工作台在作插位即切削时的进给速度,在G代码的NC文件中以F_来表示。
应用:进给速度直接关系到加工质量和加工效率。一般来说,同一刀具在同样转速下,进给速度越高,所得到的加工表面质量会越差。实际加工时,进给跟机床、刀具系统及加工环境等有很大关系,需要不断地积累经验。
4.更多进给选项
功能:NX提供了在不同的刀具运动类型下设定不同进给的功能,
设置:展开“更多”选项可以设置不同运动状态下的进给率。在进给各选项的后面都有单位,可以设置为切削进给率的百分比,或者直接设置为 毫米/分钟(mmpm)或者是毫米/转(mmpr),也可以设置不输出单位(否)。当使用英制单位时,进给的单位为英寸/分(inpm)或英寸/转(inpr)。可以通过对话框下部的设置切削单位和设置非切削单位来快速改变各选项的单位。
