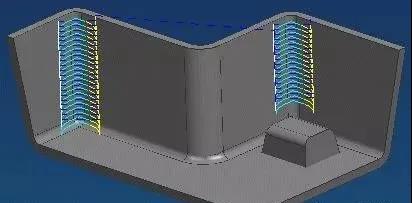

要加工上一个刀具未加工到的拐角中剩余的材料时，可使用参考刀具，如下说示
如果是刀具拐角半径的原因，则剩余材料会在壁和底部面之间；如果是刀具直径的原因，则剩余材料会在壁之间。在选择了参考刀具的情况下，操作的刀轨与其他型腔铣或深度加工操作相似，但是会仅限制在拐角区域。
参考刀具通常是用来先对区域进行粗加工的刀具。软件计算指定的参考刀具剩下的材料，然后为当前操作定义切削区域。
创建一个使用参考刀具的操作
1. 在“型腔铣”或“深度加工”操作对话框中，单击切削参数。
2. 在切削参数对话框中，单击空间范围选项卡。
参考刀具部分中显示相应的状态：例如，参考刀具：无。单击：
o 编辑可更改当前的参考刀具。
o 选择可以获得有关当前参考刀具的信息、选择现有的刀具或创建新的刀具作为参考刀具。
o 显示可以查看所使用的参考刀具。
· 必须选择一个直径大于当前操作所用刀具的刀具。
· 如果参考刀具的半径与部件拐角的半径之差很小，则所要去除的材料的厚度可能会因过小而检测不到。您可以指定一个更小的加工公差，或选择一个更大的参考刀具，以获得更佳效果。如果使用较小的加工公差，则软件将能够检测到更少量的剩余材料，但这可能需要更长的处理时间。选择较大的参考刀具可能是上策。
重叠距离
重叠距离将待加工区域的宽度沿切面延伸指定的距离。
按照参考刀具的直径沿切面定义的区域宽度。只有当您为参考刀具指定了偏置时，重叠距离才可用。
应用的重叠距离值限制在刀具半径内。
陡峭角
指定陡角，以便将切削区域进一步限制在包含在指定的陡角中的墙角。
使用参考刀具进行型腔铣操作

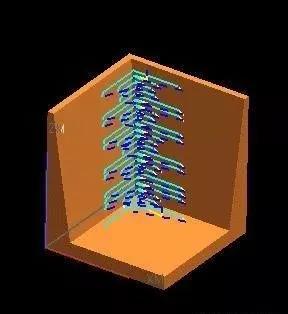

下图是使用自动块作为毛坯的型腔铣路径，它没有参考刀具或 IPW。

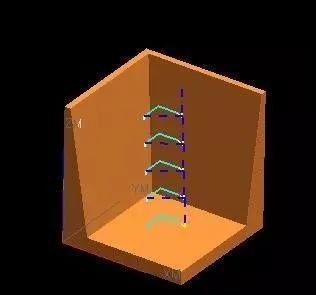

如果将参考刀具添加到以上操作，则仅切削拐角。
使用参考刀具和 IPW 进行型腔铣，用来清理拐角

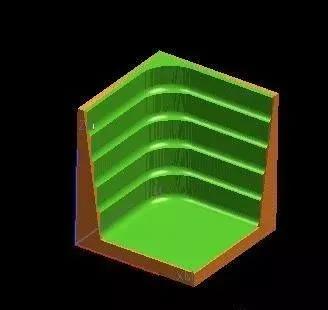

使用参考刀具加工 IPW 以清理拐角。例如，这是上一个“型腔铣”操作中的 IPW：
>

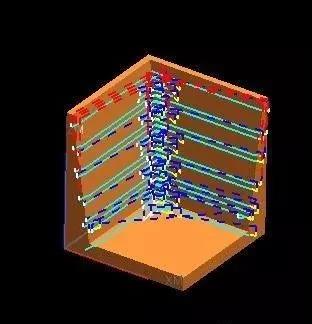

如果仅使用 IPW，您将得到以下结果：
但是，如果您使用 IPW 和“参考刀具”，您将只加工拐角：
使用参考刀具进行深度加工
使用参考刀具进行深度加工
使用参考刀具对陡峭部分深度加工
使用参考刀具进行深度加工和清根
清根的使用，如下所示。
